Mesure d'ultrasons non destructive par laser (in situ, temps réel)

Détecteurs polyvalent d'ondes ultrasonores par laser pour contrôle non destructif. Solution particulièrement adaptée aux faibles déplacements, aux fréquences élevées et/ou aux matériaux peu réfléchissants.


Sound and Bright, société américaine formée par une équipe française ayant développé une gamme de solutions de contrôle non destructif d’ultrasons par laser. Détenteur d’une dizaine de brevets, Sound and Bright propose des solutions qui se distinguent par leur sensibilité, leur bande passante et leur faible niveau de bruit. Ce sont des solutions idéales pour des mesures sur des matériaux peu réfléchissants et/ou de faibles déformations.

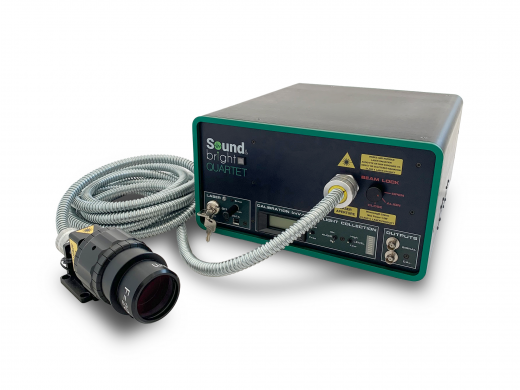

Le Quartet est un instrument à ultrasons laser basé sur notre technologie brevetée MCRQ (Multi-Channel Random Quadrature). Développé avec le soutien de la National Science Foundation et de la NASA, le Quartet a été conçu pour être compact, robuste et très sensible, même sur des surfaces rugueuses, surmontant ainsi les limites traditionnelles de l'interférométrie optique. Son système de détection utilise une ouverture élargie et des matrices de détecteurs pour capturer un nombre inégalé de speckles, maintenant une sensibilité élevée sans stabilisation. Le système prend en charge des détecteurs à photodiode visibles et infrarouges et dispose d'une tête optique fibrée polyvalente pour diverses conditions de mesure. Avec une puissance laser interne allant jusqu'à 3 W, le Quartet est idéal pour les applications industrielles, notamment les inspections in situ de soudures et de fabrication additive.

Robuste et polyvalent
Comme cette technologie ne nécessite aucun contrôle de la longueur du trajet optique au sein du système, le Quartet n'est pas sujet aux problèmes de stabilité courants chez la plupart des interféromètres à cavité longue et à trajet stabilisé. Il ne nécessite ni composants optiques ni positionnement de haute précision, ce qui le rend exceptionnellement robuste.

Tête optique fibrée
Une tête optique fibrée relativement compacte et polyvalente se monte facilement pour s'adapter à diverses conditions de mesure et peut être configurée pour une large plage de distances de sécurité. Sa lentille frontale est facilement remplaçable si nécessaire.

Précision de mesure
Le Quartet produit un signal analogique proportionnel au déplacement de la surface.

Haute sensibilité sur tous types de surfaces et matériaux
Grâce à ses multiples détecteurs et à son optique à haute transmission, le Quartet assure une collecte lumineuse efficace et donc une sensibilité élevée. Ce résultat est également valable lorsque le système est équipé d'un laser de puissance moyenne grâce à des détecteurs et une électronique à faible bruit. En détectant et en traitant de nombreux signaux d'interférence speckle, le Quartet produit un signal démodulé stable, même lors du traitement d'un faisceau fortement speckle. Il peut ainsi effectuer des mesures sur tout type de surface, y compris les surfaces rugueuses, poreuses, rouillées ou miroitantes.

Inspection d'objets en mouvement rapide
Le traitement électronique optimisé permet au Quartet d'effectuer des mesures ponctuelles sur des objets en mouvement rapide, à des vitesses allant jusqu'à quelques mètres par seconde.

Indépendant de la longueur d'onde
Le Quartet peut être équipé d'une gamme de longueurs d'onde laser internes allant du visible à l'infrarouge.

Indicateurs de signal
Le système intègre des indicateurs de signal visuels et sonores conçus pour aider l'utilisateur à optimiser sa configuration de mesure. Le Quartet intègre également un signal d'étalonnage interne permettant une sortie calibrée à 100 mV par nanomètre de déplacement.

Beam chopper (option)
Le beam chopper est une fonctionnalité optionnelle qui permet d'utiliser le système sur des matériaux à faible conductivité thermique, tels que les plastiques ou les fibres de carbone, sans endommager la surface. Un disque perforé synchronisé avec le laser de génération obstrue le faisceau à intervalles réguliers afin d'éviter que l'échantillon ne soit exposé à une puissance laser continue. Cette fonctionnalité n'affecte pas la qualité du signal et permet d'utiliser le laser à pleine puissance, contrairement à d'autres solutions comme les systèmes à faible puissance laser continue. Une fois installé, le chopper peut être activé et désactivé selon l'application. Cette mise à niveau est compatible avec les Quartets de nouvelle génération et s'installe facilement en replaçant le capot supérieur du système.
