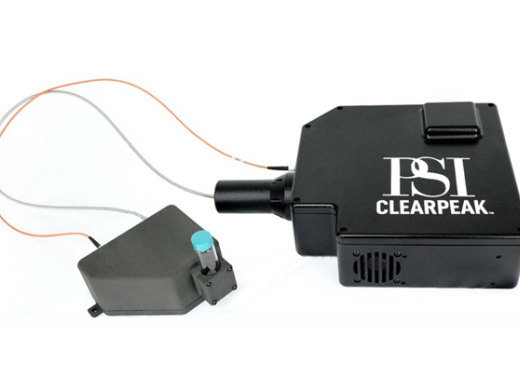

Système Raman ClearPeak™

Le cœur du système spectral repose sur un spectromètre à hétérodyne spatial (SHS), permettant l’acquisition simultanée de l’ensemble du spectre sans pièces mobiles. L’architecture ClearPeak™ assure une stabilité mécanique remarquable et des performances reproductibles, avec un rendement optique jusqu’à 100 fois supérieur à celui des spectromètres conventionnels à fente, à résolution spectrale équivalente.

Cette augmentation du rendement améliore directement l’efficacité de collecte du signal, permettant un excellent rapport signal/bruit, des temps d’intégration rapides et de faibles limites de détection pour les composants traces dans des mélanges complexes. ClearPeak™ est idéal pour l’analyse d’échantillons solides et liquides dans des applications exigeantes, allant du suivi de procédés en temps réel à l’identification rapide de matériaux.

Applications

• Suivi de bioprocédés
• Analyse environnementale
• Contrôle de procédés industriels
• Défense et sécurité

Caractéristiques principales

• Système de spectroscopie Raman interférométrique pour une analyse chimique très sensible
• Acquisition simultanée du spectre complet pour des mesures efficaces et reproductibles
• Rendement optique jusqu’à 100× supérieur aux spectromètres à fente à résolution comparable
• Rapport signal/bruit élevé pour la détection de composants traces dans des mélanges complexes
• Permet des mesures Raman sûres et sans contact, y compris à travers des contenants
• Champ de vision large pour améliorer la collecte du signal
• Système compact et portable adapté aux environnements de laboratoire, industriels et de terrain

Détails techniques

• Longueur d’onde du laser : 830 nm (785 nm et 532 nm également disponibles)
• Puissance du laser sur l’échantillon : jusqu’à 450 mW (réglable par logiciel)
• Plage spectrale Raman : 100–1800 cm⁻¹
• Résolution spectrale : 13 cm⁻¹
• Étendue (etendue) : 6,5 × 10⁻³ cm²·sr
• Détecteur : CMOS Sony IMX428 (–5 °C à –10 °C)
• Diamètre de la zone analysée :
  • Champ étroit : 1,4 mm
  • Champ large : 14 mm
• Diamètre d’illumination :
  • Champ étroit : 0,25 mm
  • Champ large : 2 mm
• Distance de travail :
  • Champ étroit : 12,5 mm
  • Champ large : 50 mm
• Temps d’intégration typiques : 1 s à 60 s (selon la cible chimique)
• Rapport signal/bruit :
  • Liquide : 1500 (acétonitrile en cuvette quartz)
  • Solide : 1000 (polystyrène)
• Poids : ~5,4 kg
• Sécurité laser : Classe 3B

Dimensions

• Corps principal : 37 × 28 × 12 cm
• Module fibre : 15 × 16 × 12 cm

Alimentation

• Alimentation secteur universelle monophasée : 100–240 V AC
• Fréquence : 50–60 Hz
• Puissance : 37 W (max)
