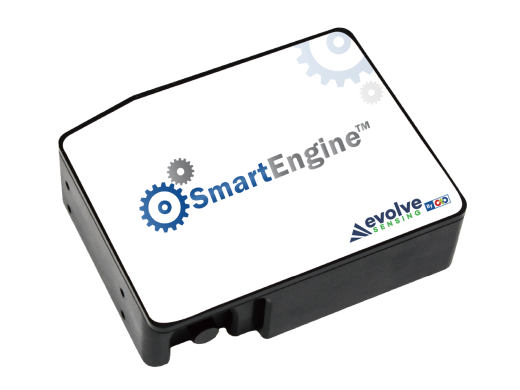

Spectromètre UV-VNIR SmartEngine

Conçu avec des capteurs linéaires CCD et CMOS à haute sensibilité et piloté par un microcontrôleur RISC 32 bits, la série SE offre une excellente résolution optique, un faible bruit et une forte résistance aux variations de température, de vibration et d’humidité. Couvrant 180 à 1100 nm avec plusieurs options de capteurs, la série SmartEngine offre une grande flexibilité pour les applications UV, visible et proche infrarouge (NIR). Entièrement alimentée par USB et dotée de ports d’E/S programmables, elle s’intègre facilement dans des plateformes de laboratoire, industrielles et OEM.

Applications

• Spectroscopie UV–Vis–NIR et caractérisation optique
• Tests de semi-conducteurs, d’écrans et de LED
• Mesure de couches minces, de revêtements et de couleur
• Détection biomédicale et surveillance environnementale
• Suivi de procédés et contrôle qualité
• Analyse agricole et alimentaire
• Identification des matériaux et analyse de composition
• Intégration OEM et systèmes embarqués

Modèles et plages de longueurs d’onde

Modèles CCD

• SE2010 – 180–1100 nm (front-illuminated CCD)
• SE2020 – 180–1100 nm (UV-enhanced front-illuminated CCD)
• SE2040 – 180–1100 nm (front-illuminated CCD, FUV option)
• SE2050 – 180–1100 nm (NIR-enhanced back-illuminated CCD)
• SE2070 – 180–1100 nm (high-resolution CCD, 3648 pixels)
• SE2090 – 180–1100 nm (fast-exposure back-illuminated CCD)
• SE2120 – 180–1100 nm (UV-enhanced back-illuminated CCD)

Modèles CMOS

• SE2030 – 180–1100 nm (fast-exposure CMOS)
• SE2080 – 180–1100 nm (fast-exposure CMOS, 4096 pixels)
• SE6160 – 180–1100 nm (high-performance UV-enhanced CMOS)

Caractéristiques principales

• Plage spectrale : 180–1100 nm
• Résolution optique : 0,2 à 10,5 nm (selon la fente et le réseau)
• Plusieurs options de capteurs : CCD (éclairage avant/arrière, optimisé UV) et CMOS (haute vitesse, haute résolution)
• Temps d’intégration : 0,1 ms à 24 s (selon le capteur)
• Convertisseur A/N 16 bits, 15 MHz pour une sortie numérique précise
• Interface USB 2.0 haute vitesse (480 Mbps)
• Port E/S 8 broches avec 6 lignes numériques programmables (pour déclenchement externe et contrôle de lampe)
• Mémoire Flash pour les paramètres d’étalonnage (longueur d’onde, linéarité, intensité)
• Prise en charge de plusieurs modes de déclenchement
• Stockage jusqu’à 4 000 spectres pour acquisition continue
• Conception compacte et robuste résistante à l’humidité, aux chocs et aux vibrations
• Temps de démarrage < 4 s

Détails techniques

• Système optique : Czerny–Turner, f/# 5, NA 0,1, distance focale 60 mm
• Résolution : 0,2 à 10,5 nm (selon la fente et le réseau)
• Précision en longueur d’onde : ±0,3 nm typique (±1 nm en conditions extrêmes)
• Reproductibilité : ±0,05 nm (100 mesures consécutives, lampe Hg–Ar)
• Stabilité thermique : <0,04 nm/°C
• Lumière parasite : <0,2–0,45 % (selon le modèle)
• Temps d’intégration : 0,1 ms à 24 s
• Conversion A/N : 16 bits, 15 MHz
• Interface : USB 2.0 (480 Mbps), E/S externes (8 broches, 6 GPIO + déclenchement + contrôle lampe)
• Alimentation : +5 V CC via USB (300 mA typique, tolérance 4,75–5,25 V)
• Temps de démarrage : <4 s
• Environnement : fonctionnement 0–50 °C ; stockage –30 à 70 °C ; humidité 0–90 % sans condensation
• Poids : 0,4 kg

Dimensions

• Type I : 110 (L) × 86 (l) × 32,4 (H) mm
• Type II : 110 (L) × 86 (l) × 35,4 (H) mm
• Double couche : 110 (L) × 86 (l) × 53,9 (H) mm (disponible pour certains modèles : SE2030P-FUV2, SE2050P-NIR1, etc.)

Alimentation

• Source : +5 V CC (via USB)
• Consommation typique : 300 mA
• Temps de démarrage : < 4 secondes
