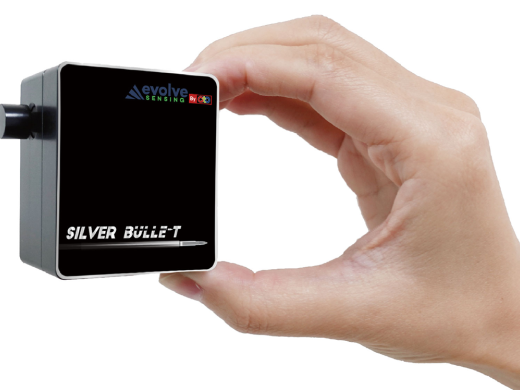

Spectromètre UV-Vis compact OEM SilverBullet

Piloté par un microcontrôleur 8 bits 8051, il offre des temps d’intégration courts, des vitesses de lecture élevées, un déclenchement précis et une faible consommation d’énergie. Conçue pour une intégration facile, la série SB propose une alimentation USB, des entrées/sorties externes, et est fournie avec le logiciel SpectraSmart ainsi qu’un SDK pour une utilisation flexible en OEM et en laboratoire.

Applications

• Spectroscopie UV–Vis et analyse optique
• Analyse de la qualité de l’eau et des couleurs
• Surveillance rapide des procédés et du contrôle qualité
• Caractérisation des LED, lasers et sources lumineuses
• Mesure des couches minces et de la réflectance
• Identification des matériaux et analyse optique
• Capteurs environnementaux et agricoles
• Instrumentation OEM et embarquée

Modèles et plages de longueurs d’onde

• SB2134 : 200–850 nm
• SB3134 / SB3130 : 200–850 nm
• SB4134 / SB4130 : 300–1100 nm
• FUVA : 180–850 nm
• DUV2B : 200–850 nm
• VNIR7B : 300–1100 nm

Caractéristiques principales

• Capteur CMOS rapide de 1024 pixels
• Composants modulaires personnalisables (réseau, fente)
• Temps d’intégration : 6 µs – 65 s
• Convertisseur A/N 16 bits, 15 MHz
• Micro USB, port E/S externe 8 broches (6 E/S numériques)
• Logiciel plug-and-play, SDK disponible
• Mémoire Flash ROM (calibration longueur d’onde, linéarité, intensité)
• Détails des cadences d’intégration :
  • 6 µs – 65 s (10 MHz)
  • 21 µs – 65 s (5 MHz)
• Modes de déclenchement : simple, logiciel, capture multiple
• Fonction GPIO : six broches configurables 3,3 V pour applications OEM

Détails techniques

• Résolution optique : 3 à 15 nm selon la fente/le réseau
• Rapport signal/bruit (SNR) : 350
• Plage dynamique : 5200
• Bruit de fond : 12,5 (moyenne)
• Conception optique : Czerny–Turner à miroir concave, harmoniques 2 et 3 supprimées
• Temps d’intégration : 6 µs – 65 s (10 MHz) / 21 µs – 65 s (5 MHz)
• Température de fonctionnement : 0 °C à +50 °C ; stockage : –30 °C à +70 °C
• Humidité : 0 % – 90 % sans condensation
• Transfert de données : USB 2.0 (480 Mbit/s)
• E/S externes : port arrière 8 broches (6 GPIO, 1 trigger, 1 contrôle lampe)
• Alimentation : USB, 500 mA @ +5 VDC ; tension : 4,75–5,25 V
• Interface fibre optique : SMA905
• Poids : 36 g

Dimensions

• SB3134 / SB4134 : 40 (L) × 36,3 (l) × 25,1 (H) mm
• SB3130 / SB4130 : 49 (L) × 48 (l) × 28,5 (H) mm

Alimentation

• Via USB : 500 mA à +5 VDC
• Plage de tension : 4,75–5,25 V
