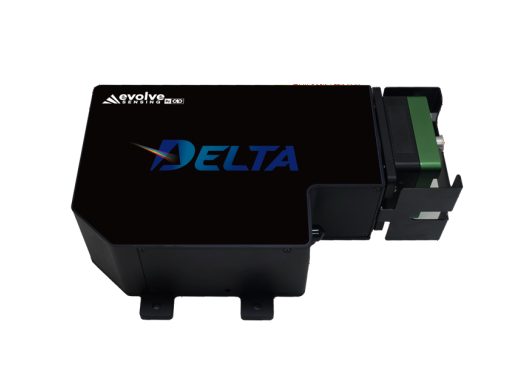

Spectromètre OCT Delta

Ils utilisent une conception optique Czerny–Turner entièrement transmissive (configuration T–T–T) avec un réseau de transmission holographique en phase volumique (VPH), permettant d’atteindre une résolution optique ultra-élevée (0,04 nm) et une stabilité exceptionnelle.

Un mécanisme d’alignement breveté garantit une calibration précise et reproductible. Les modèles sont disponibles avec des caméras CMOS linéaires à 20 kHz ou 80 kHz, offrant une grande flexibilité pour différentes architectures de systèmes OCT. La série Delta s’intègre facilement via USB 3.0 et prend en charge des outils SDK complets pour le développement logiciel et la calibration en longueur d’onde.

Applications

• Plateformes éducatives et de recherche
• Intégration dans des systèmes OCT portables et embarqués
• OCT ophtalmique
• OCT dermatologique
• Inspection de wafers semi-conducteurs et de surfaces
• Diagnostics biomédicaux et tissulaires
• Métrologie industrielle et contrôle non destructif
• Spectroscopie proche infrarouge (NIR) haute résolution et analyse optique
• Identification des matériaux et contrôle qualité

Modèles et plages de longueurs d’onde

• DT1020 : 800–880 nm, caméra CMOS linéaire 20 kHz
• DT1080 : 800–880 nm, caméra CMOS linéaire 80 kHz

Caractéristiques principales

• Résolution optique ultra-élevée : 0,04 nm
• Réseau de transmission et conception Czerny–Turner entièrement transmissive (T–T–T)
• f/# 3,6, NA 0,14 ; longueur focale 60–89 mm @ 840 nm
• Plage de longueurs d’onde : 800–880 nm
• Disponible avec caméras CMOS linéaires 20 kHz ou 80 kHz
• Haute sensibilité et faible dispersion pour des performances OCT optimales
• Entrée fibre monomode 5 µm FC/PC
• Interface de données haut débit USB 3.0
• Prise en charge de la calibration en longueur d’onde et intégration logicielle via SDK
• Conçu pour les systèmes OCT ophtalmiques et tissulaires

Détails techniques

• Conception optique : Czerny–Turner entièrement transmissive (T–T–T)
• Réseau : VPH 1800 lignes/mm @ 840 nm
• Résolution optique : 0,04–0,07 nm
• Résolution par pixel : 0,035–0,04 nm
• Capteur caméra : CMOS linéaire 2048 pixels (versions BA0/BA1)
• Plage dynamique : 69 dB
• Rapport signal/bruit (SNR) : 51 dB (acquisition unique)
• Bruit de lecture : 55 e⁻
• Rendement quantique : 54 % @ 850 nm, 41 % @ 890 nm
• Capacité de saturation (Full Well) : 140 ke⁻
• Gain : analogique ×1–4 / numérique ×1–996
• Offset : –4096 à +4095 LSB (12 bits)
• Modes de déclenchement : interne/externe, ligne/trame
• Interface : USB 3.0 (480 Mbps)
• Alimentation : 6–15 V DC, < 3,6 W (compatible USB3)
• Environnement : fonctionnement 5–40 °C ; stockage –30 à 70 °C ; humidité 0–85 % sans condensation
• Certifications : CE, FCC, RoHS, REACH

Dimensions

• Spectromètre (sans caméra) : 180 (L) × 120 (l) × 63 (H) mm
• Caméra : 60 × 60 × 31,1 mm ; poids < 150 g

Exigences d’alimentation

• Alimentation du spectromètre : 6–15 V DC
• Alimentation de la caméra : 6–15 V DC unique, consommation < 3,6 W (compatible USB3)
• Tension d’entrée GPI : 6 V max
