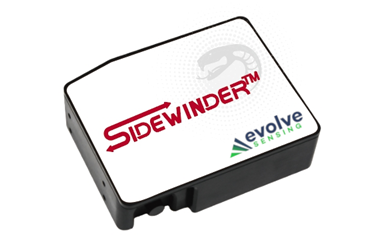

Spectromètre NIR SideWinder

Conçu avec des capteurs linéaires InGaAs à haute sensibilité et un processeur RISC 32 bits pour un contrôle de précision, ce système intègre un coeur optique compact et robuste optimisé pour la stabilité et la performance. Il offre une excellente résistance aux variations de température, d’humidité, de vibrations et de chocs, limitant ainsi les dérives de longueur d’onde et de résolution. Couvrant des plages spectrales de 900 nm à 2500 nm, la série SW propose des modèles non refroidis et refroidis par TEC pour une réduction accrue du bruit et des temps d’intégration prolongés. Alimentée via USB et dotée de 6 lignes d’E/S programmables, la série SideWinder s’intègre facilement dans les systèmes de recherche, de contrôle de procédés et OEM nécessitant des performances fiables en proche infrarouge (NIR).

Applications

• Spectroscopie NIR et métrologie optique
• Inspection d’épaisseur de films et analyse des matériaux
• Applications alimentaires, pharmaceutiques et biochimiques
• Analyse de tissus et de polymères
• Détection environnementale et capteurs agricoles
• Suivi de procédés et contrôle qualité
• Identification des matériaux et analyse de composition
• Intégration OEM et systèmes embarqués

Modèles et plages de longueurs d’onde

Modèles non refroidis (série SW 5)

• SW2520 – 900–1700 nm (capteur InGaAs 128 pixels)
• SW2560 – 900–1700 nm (capteur InGaAs 256 pixels)
• SW2570 – 900–1700 nm (capteur InGaAs 512 pixels)

Modèles refroidis TEC (série SW 8)

• SW2860 – 900–1700 nm (capteur InGaAs 256 pixels, TEC 1 étage)
• SW2870 – 900–1700 nm (capteur InGaAs 512 pixels, TEC 2 étages)

Modèles NIR étendu (série SW 9)

• SW2930 – 910–2200 nm (capteur InGaAs 256 pixels, TEC 1 étage)
• SW2960 – 900–2500 nm (capteur InGaAs 256 pixels, TEC 1 étage)
• SW2970 – 900–2500 nm (capteur InGaAs 512 pixels, TEC 2 étages)

Caractéristiques principales

• Capteurs linéaires InGaAs haute sensibilité (128 / 256 / 512 pixels)
• Large couverture spectrale : 900–1700 nm, 910–2200 nm ou 900–2500 nm
• Conception optique Czerny–Turner robuste (f/# 5, NA 0,1) pour une grande stabilité face aux variations environnementales
• Contrôleur RISC 32 bits avec communication USB 2.0 (480 Mbps)
• Temps d’intégration : 100 µs à 24 s (séries SW5/8) ; 100 µs à 3000 ms (série SW9)
• Fentes configurables de 25 à 200 µm (selon le modèle)
• Rapport signal/bruit élevé (jusqu’à 6000) et large dynamique (jusqu’à 13 000) selon le modèle et le gain
• Conversion A/N 16 bits, 15 MHz
• Mémoire Flash pour les coefficients d’étalonnage (longueur d’onde, linéarité, intensité)
• Mise en mémoire jusqu’à 4 000 spectres pour acquisition continue
• 6 lignes d’E/S numériques programmables 3,3 V pour contrôle externe et déclenchement
• Versions refroidies TEC réduisant le bruit d’obscurité pour les longues intégrations
• Logiciel SpectraSmart plug-and-play pour la mesure et l’étalonnage

Détails techniques

• Système optique : Czerny–Turner avec rejet des ordres 2 et 3 ; f/# 5, NA 0,1 (distance focale 60 mm)
• Capteurs : réseau linéaire InGaAs (128 / 256 / 512 pixels)
• Résolution : 2 à 22 nm (selon la fente, le capteur et le réseau)
• Précision en longueur d’onde : ±1 nm typique (jusqu’à ±1,5 nm en conditions extrêmes)
• Répétabilité : ±0,2 nm (100 mesures continues, source Ar)
• Stabilité thermique : <0,1 à 0,2 nm/°C (selon le modèle)
• Lumière parasite : <0,1 à 0,45 % (selon modèle et longueur d’onde)
• Temps d’intégration : 100 µs à 24 s (SW5/8) ; 100 µs à 2000 ms (SW9)
• Conversion A/N : 16 bits, 15 MHz
• Dynamique : jusqu’à 13 000 (typique, faible gain)
• Niveau de base : ≈ 1 000 comptes (réglable via logiciel)
• Interface : USB 2.0 (480 Mbps)
• E/S numériques : 6 GPIO programmables 3,3 V (VIL ≤ 0,8 V, VIH ≥ 2,0 V), UART TX/RX, déclenchement externe, contrôle lampe
• Interface fibre : SMA905 (ferrule Ø 3,18 ± 0,005 mm, longueur max < 9,812 mm)
• Alimentation : +5 V CC, 300–480 mA via USB ; modèles TEC : +5 V CC 1,3 A (1 étage) ou 2,2 A (2 étages) via prise DC
• Environnement : fonctionnement 0–50 °C ; stockage –30 à 70 °C ; humidité 0–90 % sans condensation
• Poids : 0,9 kg

Dimensions

• Série SW 5 (non refroidie) : 110 (L) × 86 (l) × 32,4 (H) mm
• Séries SW 8/9 (refroidies TEC) : 130 (L) × 96 (l) × 58,3 (H) mm

Alimentation

• SW2520/2560/2570 : +5 V CC, 300–350 mA (via USB)
• SW2860/2870 : +5 V CC, 350 mA (USB), +5 V CC 1300 mA (TEC via prise DC)
• SW2930/2960/2970 : +5 V CC, 480 mA (USB), +5 V CC 2200 mA (TEC via prise DC)
