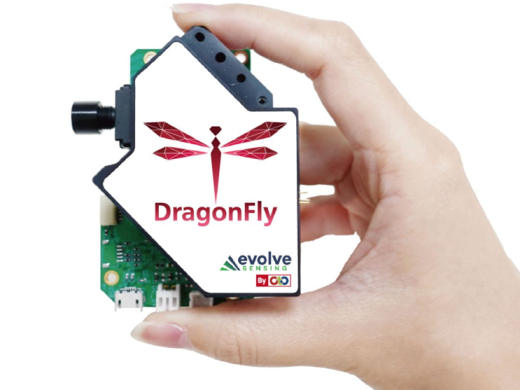

Spectromètre NIR DragonFly

Il comprend un réseau de micro-miroirs proche infrarouge (NIR) de 854 × 480, permettant un contrôle dynamique du balayage et une réduction significative du temps d’acquisition.Cette combinaison assure une haute efficacité optique, une excellente stabilité et une forte miniaturisation tout en maintenant une qualité de signal supérieure. Le mode de balayage Hadamard améliore le rapport signal/bruit jusqu’à 2 à 7 fois par rapport au balayage colonne standard. Un microcontrôleur RISC ARM Cortex-M4F 32 bits garantit un traitement rapide et un contrôle précis du système.

Alimentée via USB ou UART, la série DF propose des modèles avec refroidissement TEC optionnel, cartes électroniques exposées ou boîtiers de protection pour une intégration flexible en OEM et en laboratoire. Couvrant une plage de 900 à 2280 nm, la série DragonFly offre des performances exceptionnelles pour les applications exigeantes en proche infrarouge.

Applications

• Spectroscopie NIR et analyse de réflectance
• Identification de grains, textiles et matériaux
• Analyse pharmaceutique, alimentaire et des polymères
• Mesure rapide de l’absorbance et surveillance de procédés
• Métrologie optique et caractérisation de fibres
• Analyse environnementale et agricole
• Détection NIR scientifique et industrielle
• Intégration OEM et systèmes embarqués

Modèles et plages de longueurs d’onde

• DF1514 : 900–1700 nm
• DF1914 : 900–1700 nm
• DF1924 : 1250–2050 nm
• DF1934 : 1340–2280 nm

Caractéristiques principales

• Technologie DLP avancée avec puce DMD programmable pour un balayage flexible et efficace
• Photodiode InGaAs 1 mm (Hamamatsu G12180) pour une détection lumineuse haute performance et faible bruit
• Mode de balayage Hadamard améliorant le SNR (2 à 7× supérieur au mode colonne)
• Modes de balayage multiples : colonne, Hadamard et Slew (colonne + Hadamard)
• Temps d’exposition minimal rapide : 0,635 ms
• Résolution : 10–13 nm (moyenne, selon le modèle)
• Précision en longueur d’onde : ± 1 nm
• Stabilité thermique : < 0,08 nm / °C
• Faible lumière parasite : < 0,2 %
• Modèles avec refroidissement TEC (DF1914 / DF1924 / DF1934) maintenant le capteur autour de –20 °C
• Microcontrôleur RISC ARM Cortex-M4F 32 bits pour un traitement rapide et précis
• Interfaces Micro USB et UART avec indicateurs LED (vert = alimentation, rouge = balayage)
• Interface fibre optique SMA905 (férule Ø 3,18 mm)
• Conception compacte et légère avec boîtier optionnel pour intégration OEM

Détails techniques

• Type de capteur : photodiode PIN InGaAs 1 mm (série Hamamatsu G12180)
• Système optique : DMD programmable DLP (854 × 480 micro-miroirs)
• Modes de balayage : colonne / Hadamard / Slew (colonne + Hadamard)
• Largeur de fente : 25 µm
• Rapport signal/bruit (SNR) : 7000 (tous modèles)
• Résolution (moyenne) : 10–13 nm
• Précision en longueur d’onde : ± 1 nm
• Stabilité thermique : < 0,08 nm / °C
• Lumière parasite : < 0,2 %
• Temps d’exposition minimal : 0,635 ms
• Consommation : veille < 0,8 W ; mesure < 1,4 W ; refroidissement < 1,0 W
• Contrôleur : microcontrôleur RISC ARM Cortex-M4F 32 bits
• Interfaces : Micro USB 2.0 et UART (GPIO) avec indicateurs LED
• Entrée fibre : SMA905 (férule Ø 3,18 ± 0,005 mm)
• Refroidissement : TEC à 2 étages (modèles DF1914 / 1924 / 1934)
• Environnement : fonctionnement 0 – 40 °C ; stockage –30 – 70 °C ; humidité 0 – 85 % HR
• Alimentation : 5 V DC @ 300 mA (typique), 500 mA max avec refroidissement TEC

Dimensions

• DF1514 : 71,5 (L) × 57 (l) × 25 (H) mm
• DF1914 / DF1924 / DF1934 : 76,7 (L) × 60 (l) × 40 (H) mm (carte incluse)

Alimentation

• Alimentation via Micro USB : 5 V DC @ 300 mA (typique), 500 mA max avec refroidissement TEC
