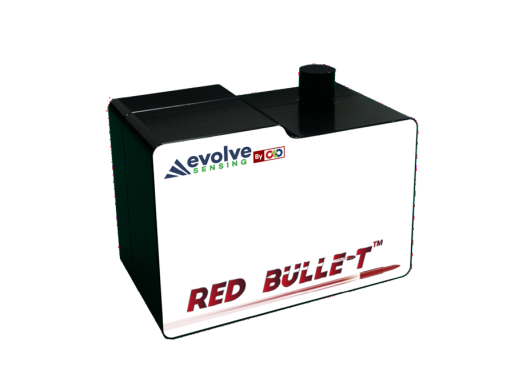

Spectromètre NIR compact OEM RedBullet

Basée sur un microcontrôleur embarqué 8 bits, la série RB offre une lecture ultra-rapide, des temps d’intégration courts, un déclenchement précis et une faible consommation d’énergie. Alimentés via USB et dotés de ports d’E/S externes, ces spectromètres robustes et miniaturisés sont idéaux pour les applications portables et OEM dans le proche infrarouge (NIR).

Applications

• Spectroscopie NIR et métrologie optique
• Analyse alimentaire, pharmaceutique et des polymères
• Capteurs pour sols, textiles et agriculture
• Instruments analytiques portables et portatifs
• Surveillance des procédés et contrôle qualité
• Identification des matériaux et analyse de composition
• Détection NIR scientifique et industrielle
• Intégration OEM et systèmes embarqués

Modèles et plages de longueurs d’onde

• RB4524 : 900–1700 nm
• RB4564 : 900–1700 nm

Caractéristiques principales

• Conception optique compacte Czerny–Turner à miroir concave (f/4.5, NA 0,11)
• Capteurs InGaAs : 128 pixels (RB4524) ou 256 pixels (RB4564)
• Rapport signal/bruit élevé avec modes de gain sélectionnables (haut/bas)
• Largeurs de fente configurables (25 µm, 50 µm, 100 µm) et multiples options de réseaux
• Temps d’intégration : 6 µs – 24 s avec lecture rapide
• Résolution < 15 nm (RB4524, fente 50 µm) / < 12 nm (RB4564, fente 50 µm)
• Faible lumière parasite < 0,2 % et faible bruit de fond (≤ 10 comptes typiques)
• Port E/S externe 8 broches avec six GPIO 3,3 V programmables, UART TX/RX, entrée trigger et contrôle lampe
• Mémoire Flash ROM pour les coefficients de calibration (longueur d’onde, linéarité, intensité)
• Alimentation et communication via USB 2.0 (480 Mbps) avec Micro USB ou connecteur 4 broches
• Intensité de signal de base : 1000 comptes (ajustable via le logiciel SpectraSmart)
• Boîtier compact et léger pour intégration portable et OEM

Détails techniques

• Conception optique : Czerny–Turner à miroir concave, harmoniques 2 et 3 supprimées (f/4.5, NA 0,11)
• Capteurs : réseau InGaAs – 128 pixels (RB4524) ou 256 pixels (RB4564)
• Options de fente : 25 µm / 50 µm / 100 µm (personnalisables)
• Temps d’intégration : 6 µs – 24 s
• Conversion A/N : 16 bits, 15 MHz
• Interface fibre : SMA905 (norme IEC 874-2:1993, longueur de férule < 9,812 mm)
• Modes de déclenchement : capture simple, déclenchement logiciel, captures multiples
• Interface de données : Micro USB ou connecteur USB 4 broches (USB 2.0 @ 480 Mbps)
• E/S numériques : six GPIO 3,3 V (VIL ≤ 0,8 V, VIH ≥ 2,0 V), UART TX/RX, trigger externe, contrôle lampe
• Intensité de base : 1000 comptes (par défaut, ajustable via logiciel)
• Mémoire Flash ROM : calibration longueur d’onde, linéarité et correction d’intensité
• Environnement : fonctionnement 0 – 50 °C ; stockage –30 – 70 °C ; humidité 0 – 90 % sans condensation
• Poids : 60 g

Dimensions

• 51,4 (L) × 36,4 (l) × 29 (H) mm

Alimentation

• Alimentation via USB : 500 mA @ +5 VDC
• Plage de tension : 4,75–5,25 V
