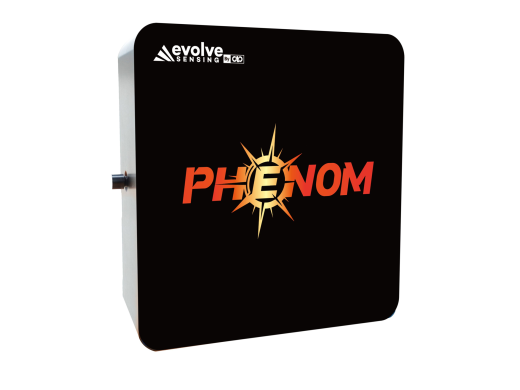

Spectromètre haute résolution Phenom Vis-NIR

Dotée d’une conception optique Czerny–Turner T–R–T (transmissif–réfléchissant–transmissif) et de réseaux de diffraction à réflexion de haute précision, la série Phenom offre une excellente stabilité en longueur d’onde, une faible lumière parasite et une réponse spectrale rapide. Alimentée par USB et équipée d’un microcontrôleur RISC 32 bits, elle garantit un transfert de données efficace, des modes de déclenchement multiples et des performances stables face aux variations thermiques et vibratoires. Sa conception modulaire permet de personnaliser les fentes, les réseaux et les capteurs pour une intégration fluide dans des systèmes de laboratoire et OEM.

Applications

• Inspection des semi-conducteurs et des MEMS
• Optique de précision et métrologie
• Analyse OCT, LIBS, VCSEL, Raman et couches minces
• Spectroscopie Raman et de fluorescence
• Mesure de couches minces et ellipsométrie
• Caractérisation de LED, lasers et sources lumineuses
• Intégration dans des systèmes scientifiques, industriels et OEM

Modèles et plages de longueurs d’onde

• PN1050 : 535–565 nm ou 535–650 nm (personnalisable 400–1000 nm)
• PN1080 / PN2080 : 535–565 nm ou 535–650 nm (personnalisable 400–1000 nm)
• PN2570 (NIR) : 1522–1578 nm (personnalisable 900–1700 nm)

Caractéristiques principales

• Conception optique Czerny–Turner T–R–T avec suppression des ordres 2 et 3
• Choix de capteurs CCD, CMOS ou InGaAs
• Large dynamique et faible bruit
• Temps d’intégration : 0,1 ms à 65 s (selon le modèle)
• Interface USB 2.0 (480 Mbps) avec logiciel SpectraSmart plug-and-play
• Configuration modulaire (réseau, fente, capteur)
• Mémoire Flash intégrée pour les corrections (longueur d’onde, linéarité, intensité)
• Mise en mémoire jusqu’à 4 000 spectres en mode tampon circulaire
• Port E/S externe 8 broches (GPIO, UART, déclenchement, contrôle source lumineuse)
• Conception compacte résistante aux vibrations pour des mesures stables malgré les dérives thermiques

Détails techniques

• Système optique : structure Czerny–Turner T–R–T avec rejet des ordres 2 et 3
• f/# 5,0, NA 0,1 ; distance focale effective (R1–R2) : 85–101,5 mm
• Réseaux : 1500 traits/mm à 600 nm, 2400 traits/mm à 300 nm (PN) ; 830 traits/mm à 1200 nm (PN-NIR)
• Largeur de fente : 10 µm ou 25 µm
• Temps d’intégration : 0,1 ms à 65 s (selon le modèle)
• Conversion A/N : 16 bits, 15 MHz
• Interface fibre : SMA905 ou FC/PC (longueur de ferrule < 9,812 mm)
• Interface de données : USB 2.0 haute vitesse (480 Mbps)
• Modes de déclenchement : simple, multiple et logiciel avec délai programmable
• E/S numériques : 6 broches 3,3 V (GPIO, UART TX/RX, contrôle source lumineuse, déclenchement externe)
• Étalonnage : coefficients de longueur d’onde, linéarité et intensité stockés en mémoire Flash
• Environnement : fonctionnement 0–50 °C ; stockage –30 à 70 °C ; humidité 0–90 % sans condensation

Dimensions

• 180 (L) × 175 (l) × 60,7 (H) mm

Alimentation

• Tension : +5 V CC, 300 mA (via USB)
• Plage de tension : 4,75–5,25 V
