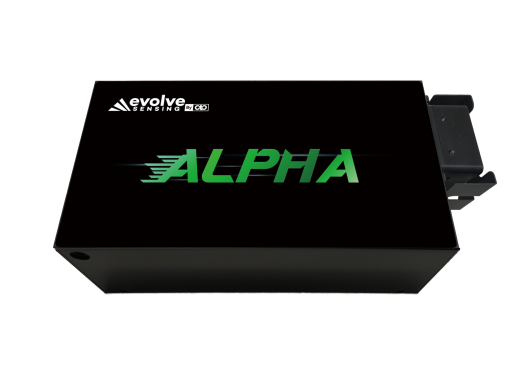

Spectromètre Alpha OCT à ultra-haute résolution

Basée sur un réseau entièrement transmissif et une conception de lentille propriétaire avec alignement breveté, la série Alpha atteint une résolution spectrale de 0,02 nm — idéale pour les systèmes OCT appliqués à l’œil, à la peau, au biomédical et au soudage des métaux.

Grâce aux caméras linéaires CMOS haute vitesse e2V Octoplus fonctionnant jusqu’à 250 kHz, la série Alpha permet une acquisition rapide des données, une imagerie en profondeur précise et des performances stables à long terme. Avec des interfaces USB 3.0 ou CameraLink, une entrée fibre monomode et une construction mécanique robuste, la série Alpha convient aussi bien à la recherche qu’à l’intégration OEM.

Applications

• OCT ophtalmique
• OCT dermatologique
• Inspection OCT pour le soudage des métaux et le traitement laser
• Imagerie de la microstructure des tissus biomédicaux
• Profilométrie de surface de haute précision via OCT
• Intégration dans des systèmes OCT OEM et embarqués

Modèles et plages de longueurs d’onde

• AL1020 : 820–860 nm, caméra CMOS linéaire 20 kHz
• AL1080 : 820–860 nm, caméra CMOS linéaire 80 kHz
• AL1130 : 820–860 nm, caméra CMOS linéaire 130 kHz
• AL1250 : 820–860 nm, caméra CMOS linéaire 250 kHz

Caractéristiques principales

• Résolution spectrale ultra-élevée : 0,02 nm
• Optimisé pour l’OCT (œil, peau, biomédical, soudage des métaux)
• Réseau entièrement transmissif avec conception optique de lentille propriétaire
• Mécanisme d’alignement breveté pour une stabilité du système intégrée
• Options de caméras haute vitesse : 20 kHz, 80 kHz, 130 kHz, 250 kHz
• Profondeur d’imagerie : 8 mm
• Fibre d’entrée : fibre monomode 5 µm (FC/PC ou FC/APC)
• Interfaces caméra : USB 3.0 ou CameraLink
• Boîtier mécanique robuste : logement caméra en céramique ou organique

Détails techniques

• Système optique : réseau entièrement transmissif avec lentille propriétaire et mécanisme d’alignement intégré
• Plage spectrale : 820–860 nm (selon le modèle)
• Résolution spectrale : 0,02 nm
• Vitesses de caméra : 20 kHz, 80 kHz, 130 kHz ou 250 kHz (caméra CMOS linéaire e2V Octoplus)
• Profondeur d’imagerie : 8 mm
• Largeur de fente : fixe (selon la conception optique OCT intégrée)
• Conversion A/N : 16 bits
• Interface fibre : fibre monomode 5 µm (FC/PC ou FC/APC)
• Interface caméra : USB 3.0 ou CameraLink (selon la configuration)
• Déclenchement : déclenchement externe basé sur la caméra et modes de synchronisation
• Calibration : prise en charge de l’alignement en longueur d’onde et des routines de calibration système
• Environnement : fonctionnement 0–50 °C ; stockage –30 à 70 °C ; humidité 0–90 % sans condensation
• Poids (avec caméra) : 2,3 kg

Dimensions

• 267 (L) × 135 (l) × 79,8 (H) mm (sans caméra)
