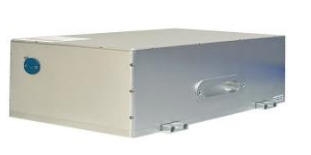

Lasers UV faible coût
Pour Inspection Semiconducteurs.
Les lasers sont largement utilisés dans le processus d'inspection des semi-conducteurs, notamment en champ sombre et en champ clair, pour analyser et détecter de multiples types de défauts dans les matériaux semi-conducteurs, tels que les microtubes et les micropuits, les défauts en forme de carotte et les dislocations basales, les erreurs d'empilement des couches et les agrégats de marches, qui sont d'une grande valeur pour les fabricants de dispositifs semi-conducteurs.
- 261nm - 313nm - 320bm - 340nm - 349nm - 360nm
- Puissance : jusqu'à 3W
- Stabilité puissance <0.5% rms, 4h
Applications : Photoluminescence, Interferometrie, Fluorescence, Spectroscopie Raman et Ellipsometrie
