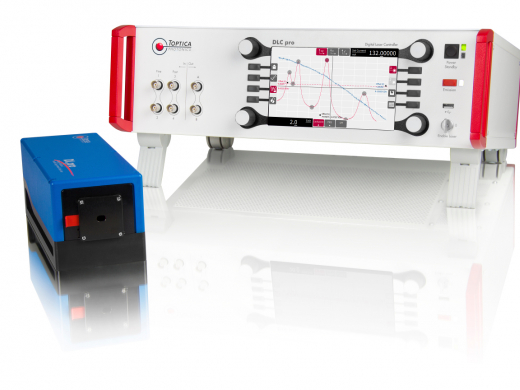

Diode Laser Cavité étendue DL pro
Diode laser en cavité étendue avec brevet pro design et contrôleur digital/numérique.
Diode laser en cavité étendue avec brevet pro design et contrôleur digital / numérique.
- NOUVEAU MODELE DLC DL pro FL
- Contrôleur numérique DLC pro
- Ultra stable contre variation température et bruits acoustiques
- Avec DLC pro moins de dérives et largeur spectrale plus fine
La DL pro est la version ultime des diodes accordables. Son design mécanique révolutionnaire permet à la fois une utilisation simple et une extrême stabilité. Il permet d'obtenir les plus grandes puissances de sortie et une accordabilité sans saut de mode grâce au point pivot virtuel du mouvement du réseau de diffraction (Patents: DE 10 2007 028 499 et US 7970024). Associé à l'électronique DLC pro, on obtient une meilleure largeur spectrale et stabilité en fréquence ainsi qu'une utilisation confortable via l'écran tactile.
| DLC DL pro | DLC DL pro HP | DLC DL pro FL | ||
|---|---|---|---|---|
| Wavelength coverage | 369 .. 519 nm *, 628 .. 1770 nm * | 369 .. 519 nm *, 633 .. 641 nm | 674 nm or 729 nm | |
| Typical power range | 10 .. 300 mW | 15 .. 110 mW after the isolator | 10 .. 300 mW | |
| Typical coarse tuning range | 2 .. 100 nm | 2 .. 5 nm | N/A | |
| Typical mode-hop free tuning range | ≥ 20 GHz | ≥ 5 GHz | ||
| Typical linewidth (5 µs integration time) | 10 .. 300 kHz | 150 .. 500 kHz | 10 .. 100 kHz | |
La DL pro HP a un design de cavité spécial qui permet d'obtenir plus de puissance de la cavité à partir de diodes visibles. L'accordabilité manuelle peut se faire sur toute la plage de gain de la diode (2-3nm) et l'accordabilité sans saut de mode jusqu'à 50GHz. Les longueurs d'onde standards sont 405, 425 et 633nm. D'autres longueurs d'onde dans la plage 370-640nm sont disponibles. La tête laser est équipée d'entrée de modulation directe du courant et inclut un isolateur optique. un couplage sur fibre peut être proposé en option.
La DL pro FL intègre un EOM intra-cavité afin de réaliser une rétroaction plus rapide dans le cadre d’un asservissement sur une référence optique, cette rétroaction permettant de réduire le bruit de phase du laser. 2 longueurs d’onde disponibles pour le refroidissement d’ions calcium et strontium: 729 et 674nm.
Système DLC DL pro en action
TOPSellers
Toptica propose des versions "TOPSellers" qui sont des solutions toutes prêtes pour certaines applications typiques, telles que le refroidissement d'atomes ou d'ions.
| DLC DL pro ... | 850 | 780 | 670 | HP 637 | 633 | HP 461 | HP 420 | HP 399 | HP 397 | HP 369 |
|---|---|---|---|---|---|---|---|---|---|---|
| Typical Applications | Cs cooling, Ca ion repump | Rb cooling and repump, K cooling and repump | Li cooling and repump | NV center, Yb ion clear out laser | HeNe laser wave- length |
Sr cooling, Cs Rydberg, K Rydberg |
Ca cooling, Sr ion cooling, Rb Rydberg | Yb cooling | Ca ion cooling | Yb ion cooling |
| Peak power (mW) after the isolator, specified (typical) | 70 (75)* | 105 (130)** | 25 | 45 (50) | 40 | 110 | 70 | 110 | 65 | 13 |
| Wavelength (nm) | 840 - 875 | 765 - 805 | 664 - 674 | 635 - 639 | 631 - 635 | 457 - 461 | 420 - 423 | 399 - 400.5 | 396.5 - 398.5 | 369.2 - 370.2 |
