Afin de rendre cela un peu plus parlant,  la vidéo suivante explique comment mettre en place facilement une expérience utilisant 2 hacheurs différents simultanément. Cela permet de réduire la complexité de la configuration.

Configuration de mesure à double hacheur à l'aide de la détection synchrone MFLI de Zurich Instruments

Conditions :

  • Les expériences avec un seul hacheur modulant la lumière sur un seul détecteur nécessitent un MFLI 500 kHz
  • Pour les expériences à double hacheur utilisant deux détecteurs indépendants avec des fréquences différentes, une détection synchrone  MFLI 500 kHz avec l'option MF-MD Multi Demodulator est nécessaire.

Schéma expérimental

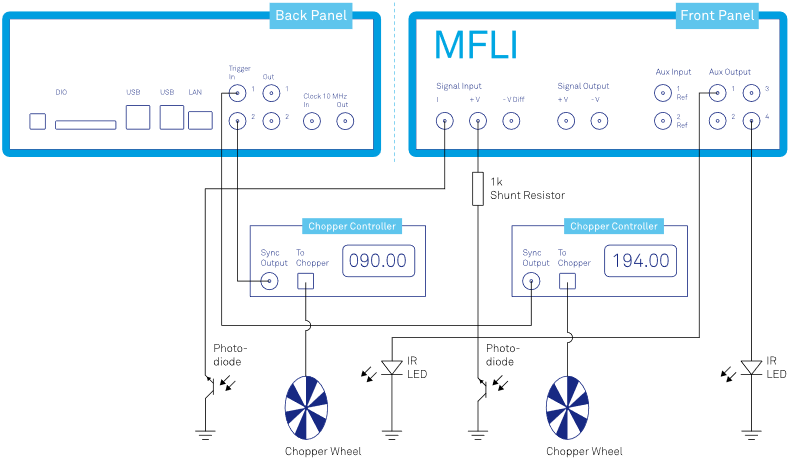

MLFI Schéma



Commencer ...

  1. Ajuste les plages d'entrées
  2. Parfois, il est pratique d'utiliser les entrées auxiliaires du panneau avant comme entrée de référence externe
  3. Remise à zéro automatique de la phase
  4. Utilisez l'outil Plotter du logiciel LabOne pour afficher la fréquence du hacheur, suivie par la PLL interne  - le sous-onglet Math offre de nombreuses fonctions statistiques pour une analyse plus approfondie du signal
  5. En ajustant le champ Harmonic, vous pouvez ajuster la fréquence de démodulation à des harmoniques plus élevées mais aussi à des sous-multiples de la fréquence de référence du hacheur.
  6. Utilisez le filtre Sinc pour augmenter la résolution temporelle tout en gardant le SNR élevé, lorsque la bande passante de démodulation est dans la même plage que la fréquence de démodulation
  7. Utilisez l'analyseur de spectre FFT pour déterminer le SNR et voir les autres composants du spectre
  8. Pour les sorties analogiques vers la sortie auxiliaire, ajustez les décalages, le facteur de mise à l'échelle et les limites selon les besoins

Détection synchrone et chopper optique

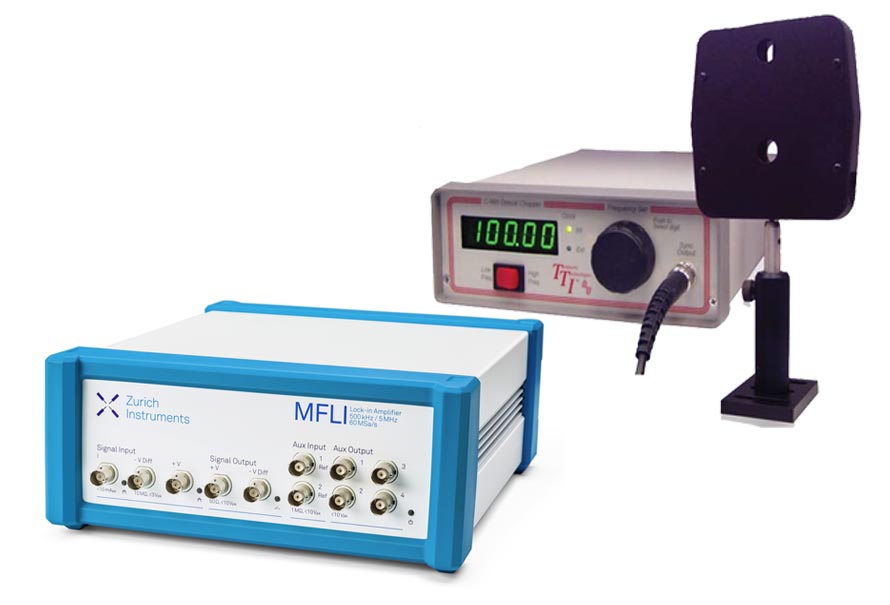

Caractéristiques principales de la détection synchrone  MFLI pour les applications avec hacheur optique :

  • Fonctionne avec n'importe quel chopper
  • Execllentess performances de bruit 2,5 nV / √Hz à 1 kHz et plus; 7 nV / √Hz à 10 Hz; 40 nV / √Hz à 1 Hz
  • Verrouillage facile sur la référence du hacheur (signaux TTL ou analogiques)
  • Démodulation à des harmoniques plus élevées et à des fréquences sous-multiples
  • 4 sorties analogiques faciles à configurer (pré-offset, mise à l'échelle, offset, limites)
  • Ensemble d'outils LabOne: oscilloscope, analyseur de spectre FFT, ….
